Comprensió de la detecció de fuites acústiques

Quins són els sons de les fuites d'aigua?
Les fuites d'aigua a les canonades subterrànies a pressió poden fer molts sons diferents:
●"Xiup" o "Whoosh" de la vibració de la canonada i la reducció de la pressió de l'orifici
●Sorolls de "esquitxades" o "Babbling Brook" de l'aigua que flueix al voltant de la canonada
● Sorolls ràpids de "batrega / cop" de l'esprai d'aigua que colpeja la paret de la cavitat del sòl
● Petits sons de "tintineig" de pedres i còdols que reboten a la canonada
El so "Hiss" o "Whoosh", que sovint sona com un soroll estàtic constant, és l'únic que sempre està present per a les fuites de canonades amb una pressió d'aigua de 30 psi o més. Els altres sons poden o no estar presents, i normalment no són tan forts. Per tant, decidim "Hi ha una filtració?" escoltant el "Hiss" o el "Whoosh".

Quins factors afecten aquests sons?
Hi ha diversos factors que afecten la sonoritat i el rang de freqüència dels sons produïts per les fuites d'aigua transmeses per les canonades i transmeses a la superfície del sòl:
● Pressió de l'aigua a la canonada
● Material de la canonada i diàmetre de la canonada
● Tipus de sòl i compactació del sòl
● Profunditat del sòl sobre la canonada
● Coberta superficial: gespa, terra solta, asfalt, llosa de formigó, etc.
La sonoritat o intensitat del so de la fuita és directament proporcional a la pressió de l'aigua a l'interior de la canonada (fins a un límit):

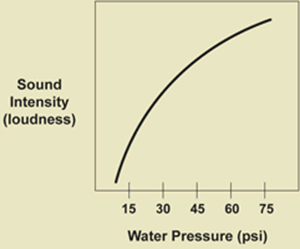

Intensitat del so (intensitat) vs. pressió de l'aigua
Les canonades metàl·liques, com les canonades de ferro, els serveis de coure i les canonades d'acer, transmeten sons de fuites d'aigua que són més forts i de més freqüència que les canonades de PVC o les canonades d'amiant-ciment. Per tant, el coneixement del material de la canonada és important.
Les canonades de gran diàmetre, ja siguin de PVC, formigó, acer o ferro, transmeten molt menys so de les fuites d'aigua que les canonades de petit diàmetre. I, les canonades de gran diàmetre transmeten sons de menor freqüència que les canonades de petit diàmetre.
Els sòls sorrencs i els sòls molt solts, especialment sobre una canonada acabada de soterrar, no transmeten molt bé els sons de les fuites d'aigua, ni tampoc els sòls saturats d'aigua com els aiguamolls i els pantans. El sòl dur i compactat transmet millor els sons de les fuites d'aigua. El sòl absorbeix molt ràpidament els sons de les fuites d'aigua. Les fuites a les línies d'aigua que només tenen 3 o 4 peus de profunditat són molt més fàcils d'escoltar a la superfície del sòl que les fuites a les línies més profundes. A 7 o 8 peus de profunditat, només les fuites molt grans amb una bona pressió d'aigua produiran prou soroll per sentir-se a la superfície.
Finalment, la coberta del sòl, ja sigui un carrer asfaltat, terra solta, llosa de formigó o gespa, també fa una diferència important. Les superfícies dures del carrer i les lloses de formigó ressonen amb els sons de la fuita d'aigua, i la fuita es pot escoltar entre 5 i 10 peus o més a banda i banda de la canonada d'aigua. La gespa d'herba i les superfícies de brutícia soltes no ofereixen una superfície semblant a una placa tan ressonant, i les seves variacions superficials dificulten el contacte ferm.
tornar a dalt de la pàgina

Com viatgen els sons de fuites a les canonades?
Les canonades metàl·liques, especialment les xarxes de ferro entre 6 i 12 polzades, els serveis de coure i les canonades d'acer transmeten els sons de les fuites d'aigua durant centenars de peus en totes direccions. La canonada d'amiant-ciment i la canonada de PVC no transmeten els sons tan lluny.
Les distàncies transmeses per als sons de "xibil" o "whoosh" de les fuites d'aigua són una funció del diàmetre de la canonada així com del material de la canonada:

Material de la canonada i diàmetre Distància Sons Viatge per a una fuita de 2 GPM a 60 PSI
 Tub de ferro colat de 6 polzades de 600 a 1000 peus
 Tub de ferro colat de 12 polzades de 400 a 800 peus
 Tub de ferro colat de 24 polzades de 200 a 400 peus
 Tub de CA de 6 polzades de 400 a 800 peus
 Tub de CA de 12 polzades de 300 a 500 peus
 Tub de CA de 24 polzades de 100 a 300 peus
 Tub de PVC de 6 polzades de 200 a 300 peus
 Tub de PVC de 12 polzades de 100 a 200 peus
 Tub de PVC de 24 polzades de 50 a 100 peus
Per tant, el coneixement del material i el diàmetre de la canonada és important per saber fins a quin punt es pot transmetre el so de la fuita al llarg de les parets de la canonada.

Com viatgen els sons de fuites pel sòl?

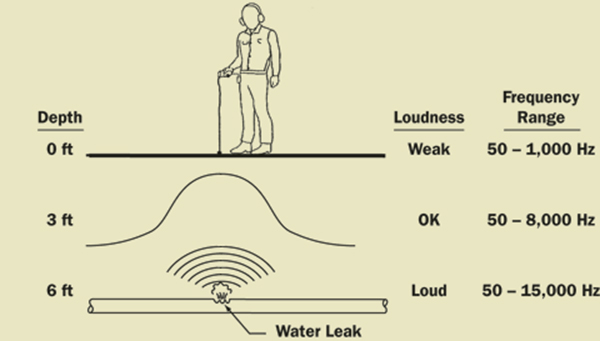

El sòl absorbeix els sons de fuites d'aigua molt ràpidament:
El sòl absorbeix les freqüències altes en major mesura que les freqüències baixes. Per a una fuga en una canonada de 6 peus de profunditat, el so "Hiss" o "Whoosh" és feble i "silenciat", és a dir, només s'escolten les freqüències més baixes. Per a una fuita en una canonada de 3 peus de profunditat, el so és més fort i una mica més alt en freqüència.

Topografia

"Enquesta" és el terme que s'aplica per escoltar les fuites d'aigua quan no hi ha proves evidents, com ara l'aigua que flueix pel carrer. Cada hidrant, vàlvula i línia de servei és un lloc possible per escoltar els sons de les fuites d'aigua:

Com que els sons viatgen a les parets de les canonades millor que a través del sòl, sempre escolteu els hidrants, les vàlvules i els comptadors. A mesura que t'acostes a la fuita, el so es fa més fort. Finalment, decidiu quines dues d'aquestes ubicacions són les més sonores. Ara ja esteu preparat per a la "Detecció de fuites d'aigua".
